RQH-20
RAY Attachments

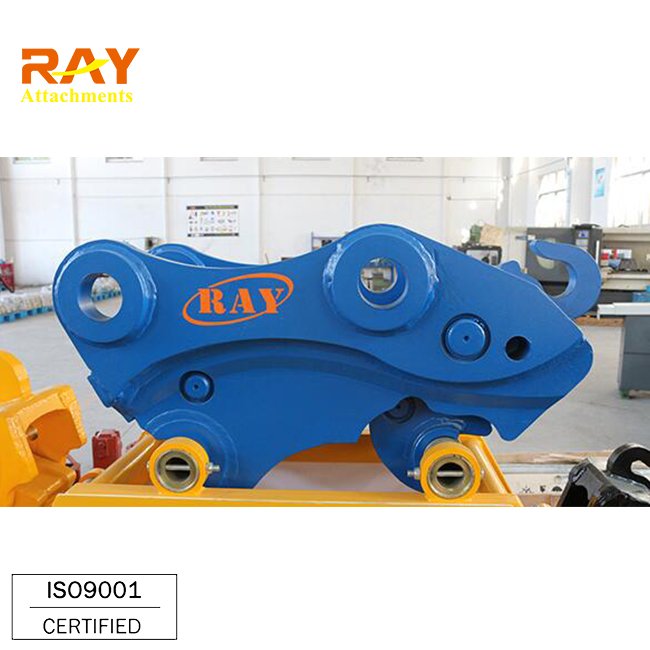

Los acopladores rápidos (también llamados enganches rápidos) se utilizan con máquinas de construcción para permitir el cambio rápido de cucharones y accesorios en la máquina.Eliminan la necesidad de usar martillos para extraer e insertar manualmente los pasadores de montaje para los accesorios.Se pueden utilizar en excavadoras, miniexcavadoras, retroexcavadoras, etc.
Podemos suministrar cuatro tipos: tipo hidráulico, tipo de bloqueo doble, tipo basculante y tipo mecánico.
Ventajas
1. Potencia superior y alta eficiencia.
2. Maximizar la productividad y la confiabilidad.
3. La durabilidad más fuerte de la misma clase prolonga su vida.
4. Mantenimiento simple y fácil, menos tiempo de inactividad.
Tipo: Enganche rápido hidráulico
País: Indonesia
Excavadora: 6T
Tipo: Enganche rápido hidráulico
País: Emiratos Árabes Unidos
Excavadora: 3T
Tipo: enganche rapido hidraulico
País: Sri Lanka
Excavadora: 20T
1. Conveniente y eficiente:
El acoplador rápido RAY se puede usar en excavadoras para intercambiar accesorios (como martillo, desgarrador, compactador, garfio, cizalla, etc.)
Fácil y rápidamente, ampliando el alcance de uso de la excavadora.Instalación de un enganche rápido para
la excavadora tarda solo 1 minuto, lo que mejora la eficiencia de trabajo de la excavadora.
2. Sistema de seguridad doble
Sistema de protección de válvula de retención: la válvula de retención de seguridad instalada en cada cilindro garantiza que el acoplador de enganche rápido
puede funcionar cuando el circuito y el circuito de aceite están cortados.
Sistema de protección con pasador de seguridad: la protección de seguridad se personaliza para cada excavadora de acuerdo con las diferentes
medición.En caso de falla del cilindro, el enganche rápido puede funcionar regularmente.
3. Diseño de un cuerpo
Aumentando la durabilidad 10 veces más que los acopladores con piezas soldadas
| Modelo | Unidad | RQH-MINI | RQH-02 | RQH-04 | RQH-06 | RQH-08 | RQH-10 | RQH-17 | RQH-20 |
| Portador adecuado | T | <4 | 4-6 | 7-10 | 11-18 | 19-24 | 25-32 | 35-45 | 46-80 |
| Longitud | milímetro | 306-475 | 534-545 | 600 | 765 | 924-944 | 983-1050 | 1006-1173 | 1215-1425 |
| Altura | milímetro | 230-268 | 307 | 310 | 388 | 492 | 574 | 558-610 | 622-780 |
| Ancho | milímetro | 175-242 | 258-263 | 270-280 | 353-436 | 449-483 | 543-568 | 606-663 | 640-740 |
| Distancia pin a pin | milímetro | 86-200 | 230-270 | 290-360 | 380-420 | 460-480 | 473-540 | 550-620 | 630-760 |
| Ancho del brazo | milímetro | 86-185 | 155-170 | 180-200 | 232-315 | 306-340 | 375-411 | 416-469 | 472-560 |
| Distancia de equipamiento | milímetro | 90-140 | 208-318 | 340-450 | 340-486 | 256-390 | 413-590 | 520-590 | 570-780 |
| Diámetro del pasador | milímetro | 25-40 | 45-50 | 50 | 50-70 | 70-80 | 80-90 | 90-120 | 120-150 |
| Peso | kg | 60 | 100 | 110 | 250 | 500 | 650 | 850 | 1150 |
| Presión laboral | kgf/cm2 | 40-380 | 40-380 | 40-380 | 40-380 | 40-380 | 40-380 | 40-380 | 40-380 |
| Flujo de aceite | l/m | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 |
| Excavador Marca | Modelo |
| GATO | 307,E70B,308CCR/B/BSR,311,312,E110B, E120B, 313C, M313C |
| DOOSAN | S75-V/SDX75, S130LC, S140LC, DX140 |
| HITACHI | EX75/90/80U, AX90, UHO43, EX100/120/135/130, UHO63, ZX75US, ZX110/120/135/160 |
| HYUNDAI | R95/110/120/130/140 |
| IHI | 80NX, IS75/75F/120 |
| JCB | 4CX |
| COBLECO | SK60/80MSR/115SR/130UR/110/135 |
| KOMATSU | PC100/120/130/138UU/130-6 |
| MITSUBISHI | MS090/120 |
| SUMITOMO | LS2600FJ, SH100/120/135 |
| TAKEUCHI | TB68/175/070/70FR |
| HACIA EL SOL | 7.0, 9.0 |
