REA3500
RAY Attachments
Aunque estos modelos de Auger Drives son los más pequeños de nuestra línea, están especialmente diseñados y fabricados para durar, brindándole la misma versatilidad, tranquilidad y calidad de producto que esperaría de todos nuestros productos.Desarrollado para funcionar con todas las marcas y modelos de máquinas principales, y complementado con una gama de accesorios, encontrará una barrena y un accesorio para todas sus necesidades.Con la versatilidad de cambiar fácilmente entre accesorios según el trabajo en cuestión, puede estar seguro de que su Barrena de tierra RAY entregará, una y otra vez.
Los Auger Drives REA5000 hasta REA8000 son la elección perfecta para excavadoras pequeñas de entre 4,5T y 12T.
Los Auger Drives REA10000 hasta REA25000 son la elección perfecta para excavadoras de entre 10T y 23T.
Los Auger Drives REA35000 hasta REA100000 son la elección perfecta para excavadoras de entre 20T y 50T.
Pasadores bloqueados del capó que hacen que el accionamiento del sinfín se conecte con el seguro del enganche del pasador.
Marca Danfoss o Parker con calidad estable.La tasa de satisfacción supera el 99,8%.
La exclusiva caja de engranajes planetarios proporcionó un par potente con una calidad estable.
Todas las transmisiones Auger vienen de serie con mangueras y adaptadores de alta calidad (excluye unidades más grandes. QRC no incluidos).
La eficiencia se refiere principalmente a la velocidad de rotación que depende del flujo de aceite de la excavadora.También influyen las diferentes condiciones de trabajo y la competencia de los operadores.
Tenemos un cliente que puede cavar 1.500 hoyos en un día.Su excavadora pesa 6 toneladas con 350 mm de diámetro y 500 mm de profundidad.Y también hay clientes que utilizan una excavadora de 7 toneladas con un diámetro de 700 mm y una profundidad de 1,8 m, solo 100 agujeros en 8 horas.
Modelo | Unidad | REA2000 | REA2500 | REA3000 | REA3500 | REA4500 | REA5000 | REA5500 | REA6000 | REA7000 | REA8000 |
Transportador | T | 1~2.5 | 1,5~3 | 2~3.5 | 2,5~4,5 | 3~5 | 4.5~7 | 5~7 | 6~8 | 7~10 | 8~12 |
Esfuerzo de torsión | Nuevo Méjico | ≤1871 | ≤2432 | ≤2877 | ≤3614 | ≤4499 | ≤5056 | ≤5910 | ≤6150 | ≤6931 | ≤8152 |
Presión | Bar | 205 | 205 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
Rango de flujo de aceite | l/min | 23～53 | 30～61 | 30～61 | 30～68 | 38～76 | 38～76 | 45～83 | 45～106 | 61～121 | 61～136 |
Velocidad de rotación | rpm | 40～92 | 40～82 | 40～81 | 32～72 | 32～64 | 29～58 | 28～50 | 34～80 | 37～72 | 29～64 |
Manguera hidráulica | Pulgada | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 |
Eje de salida | milímetros | Ф65 | Ф65 | Ф65 | Ф65 | Ф65 | □75 | □75 | □75 | □75 | □75 |
Unidad de peso | Kg | 54 | 54 | 71 | 71 | 71 | 108 | 108 | 110 | 112 | 115 |
Unidad Altura | milímetros | 595 | 595 | 700 | 700 | 700 | 780 | 780 | 850 | 850 | 850 |
Unidad Max.Dia. | milímetros | 200 | 200 | 244 | 244 | 244 | 269 | 269 | 269 | 269 | 269 |
Serie de barrena | milímetros | T4 | T4 | T4 | T4 | T4 | T5 | T5 | T5 | T5 | T5 |
Longitud de la barrena | milímetros | 1200 | 1200 | 1200 | 1200 | 1200 | 1500 | 1500 | 1500 | 1500 | 1500 |
Diámetro del sinfín.Rango | milímetros | 100～400 | 100～500 | 100～600 | 100～750 | 100～900 | 150～600 | 150～750 | 150～900 | 150～900 | 150～900 |
Modelo | Unidad | REA10000 | REA12000 | REA15000 | REA20000 | REA25000 | REA35000 | REA42000 | REA50000 | REA65000 | REA100000 |
Transportador | T | 10~13 | 13~17 | 13~17 | 13～20 | 15~23 | 20～45 | 20～45 | 20～45 | 20～50 | 20～50 |
Esfuerzo de torsión | Nuevo Méjico | ≤10778 | ≤11976 | ≤15046 | ≤19560 | ≤24949 | ≤35265 | ≤42318 | ≤47389 | ≤62197 | ≤103509 |
Presión | Bar | 240 | 240 | 240 | 240 | 240 | 310 | 310 | 320 | 350 | 350 |
Rango de flujo de aceite | l/min | 70～136 | 70～150 | 80～170 | 80～170 | 80～170 | 80～170 | 80～170 | 100-280 | 100-280 | 100-280 |
Velocidad de rotación | rpm | 26～45 | 22～48 | 20～43 | 16~33 | 12~26 | 9~24 | 9~20 | 11~30 | 9~25 | 5~13 |
Manguera hidráulica | Pulgada | 3/4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 1/4 | 1 1/4 | 1 1/2 |
Eje de salida | milímetros | □75 | □75 | □75 | □75 | □75 | □110 | □110 | □110 | □110 | hexagonal 150 |
Unidad de peso | Kg | 167 | 167 | 167 | 270 | 270 | 440 | 440 | 470 | 490 | 1350 |
Unidad Altura | milímetros | 930 | 930 | 930 | 1150 | 1150 | 1410 | 1410 | 1410 | 1450 | 2010 |
Unidad Max.Dia. | milímetros | 290 | 290 | 290 | 345 | 345 | 406 | 406 | 406 | 406 | 675 |
Serie de barrena | milímetros | T6 | T6 | T6 | T6 | T6 | Pensilvania | Pensilvania | Pensilvania | Pensilvania | Pensilvania |
Longitud de la barrena | milímetros | 1750 | 1750 | 1750 | 1750 | 1750 | 2300 | 2300 | 2300 | 2300 | 2300 |
Diámetro del sinfín.Rango | milímetros | 150～900 | 150～900 | 150～1200 | 150～1200 | 150～1200 | 300～1500 | 300～1500 | 300-1800 | 300-1800 | 300-1800 |

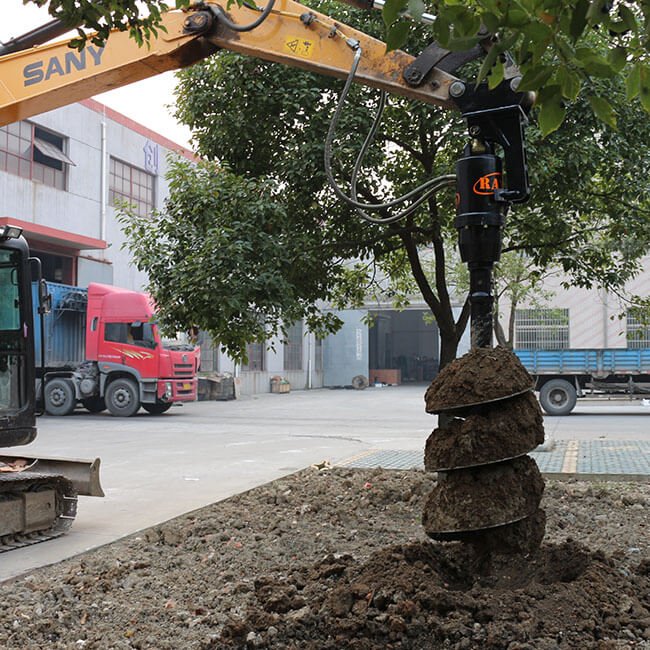

El sinfín de tierra RAY se puede montar en excavadoras, minicargadoras, grúas, retroexcavadoras, Tractores, Manipuladores Telescópicos...
18 años de experiencia en OEM y ODM.
Podemos proporcionar servicios profesionales de OEM y ODM, como personalizar su propio color, marca, paquete, etc.
Para garantizar mejor la seguridad de sus productos, se brindarán servicios de embalaje profesionales, respetuosos con el medio ambiente, convenientes y eficientes.
1.P: ¿En qué condiciones la barrena se enloquecerá?
R: Una operación incorrecta provocará que la barrena se enloquezca.La barrena debe estar vertical al suelo cuando esté en funcionamiento.El accionamiento del sinfín de tipo grande tiene medidas de refuerzo para proteger el sinfín.
2.P: ¿Se caerá la hoja del tornillo?
R:No, hasta ahora no hemos cumplido esta condición.
3.P: ¿Para qué se utiliza la caja de cambios en la transmisión del sinfín?
R: El engranaje planetario se utiliza para la transmisión.La caja de cambios se utiliza para reducir la velocidad del motor.
4.P: ¿En qué condiciones la barrena de tierra puede funcionar de manera más eficiente?
R: La eficiencia depende de la velocidad de rotación.La velocidad de rotación depende del flujo de aceite.El flujo de aceite depende de la bomba de la excavadora.
5.P: En condiciones de tierra comunes, ¿cuántos agujeros se pueden cavar en 1 minuto?
R: Diferentes condiciones de la tierra tienen una respuesta diferente.Depende del flujo de aceite y de la presión si la tierra se suelta.Por ejemplo, se necesitan 30 segundos para cavar un agujero de 300 de diámetro y 1,5 m de profundidad en tierra suelta.
6.P: ¿Cuánto tiempo se deben cambiar los dientes de la barrena?
R: Depende de las condiciones de la tierra y del tiempo de trabajo.Según los comentarios de los clientes, serían 6 meses en tierra suelta y 1-3 meses en tierra con piedras pequeñas.
7.Q: ¿Cuál es el espacio entre dos hojas de tornillo?
R: Depende del tipo de barrena y del diámetro exterior.
8.Q: ¿Cuál es el material de la hoja del tornillo?
R: Acero de aleación Q345.
9.P: ¿Por qué el eje de salida del REA2000-4500 es redondo y el REA5000-25000 es cuadrado?
R: El tipo de accionamiento de barrena grande tiene un par mayor.El eje de salida cuadrado puede aumentar la fricción y dificultar el deslizamiento.
10.P: En qué condición, el accionamiento de la barrena no funcionará.
R: La manguera no estaba conectada correctamente.El problema de la excavadora.El problema motor.
11.P: ¿Qué tal la garantía?
R: Ofrecemos 18 meses de garantía para nuestro accionamiento de barrena. (Bajo el funcionamiento correcto)
12.P: ¿Cuántos dientes tiene la barrena S4, S5, S6? ¿Según el diámetro de la barrena?
R: Sí, según el diámetro de la barrena.
13.P: ¿Por qué no soldar completamente entre la hoja del tornillo y la barrena?
R: Porque soldar completamente hará que la barrena se deforme.
14.P: ¿Se deformará el soporte de los dientes?
R: Se desgastará pero no se deformará.

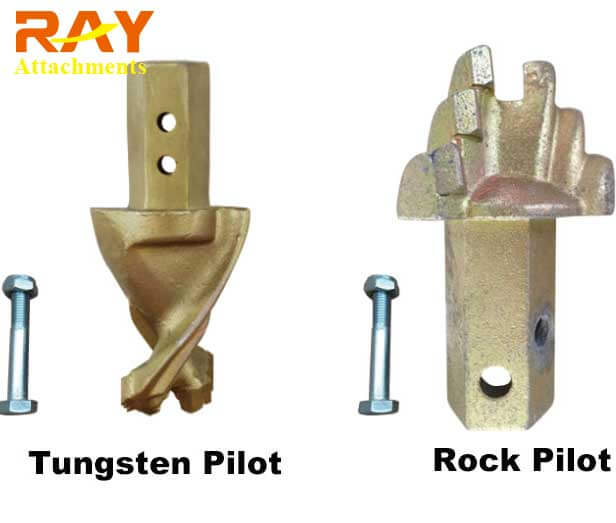

15.P: ¿Cuál es el material de los dientes y cuál es la tecnología?
R: El material es tungsteno y la tecnología está forjada.
16.P: ¿Cuántos sellos de aceite tiene una transmisión de barrena?¿Cuánto tiempo se debe cambiar el sello de aceite?
A:4 sello de aceite.No es necesario cambiar en general.
17.P: ¿El fabricante debe cambiar el sello de aceite?¿O los clientes pueden cambiarlo ellos mismos?
R: Todos los sellos de aceite son normales.Puedes cambiarlo tú mismo.
18.P: ¿Por qué la transmisión de la barrena pierde aceite?
R: Puede haber algunos problemas con el sello de aceite.
19.P: ¿Qué tipo de máquina se puede instalar con accionamiento de barrena?
R: Excavadora, grúa y minicargador.

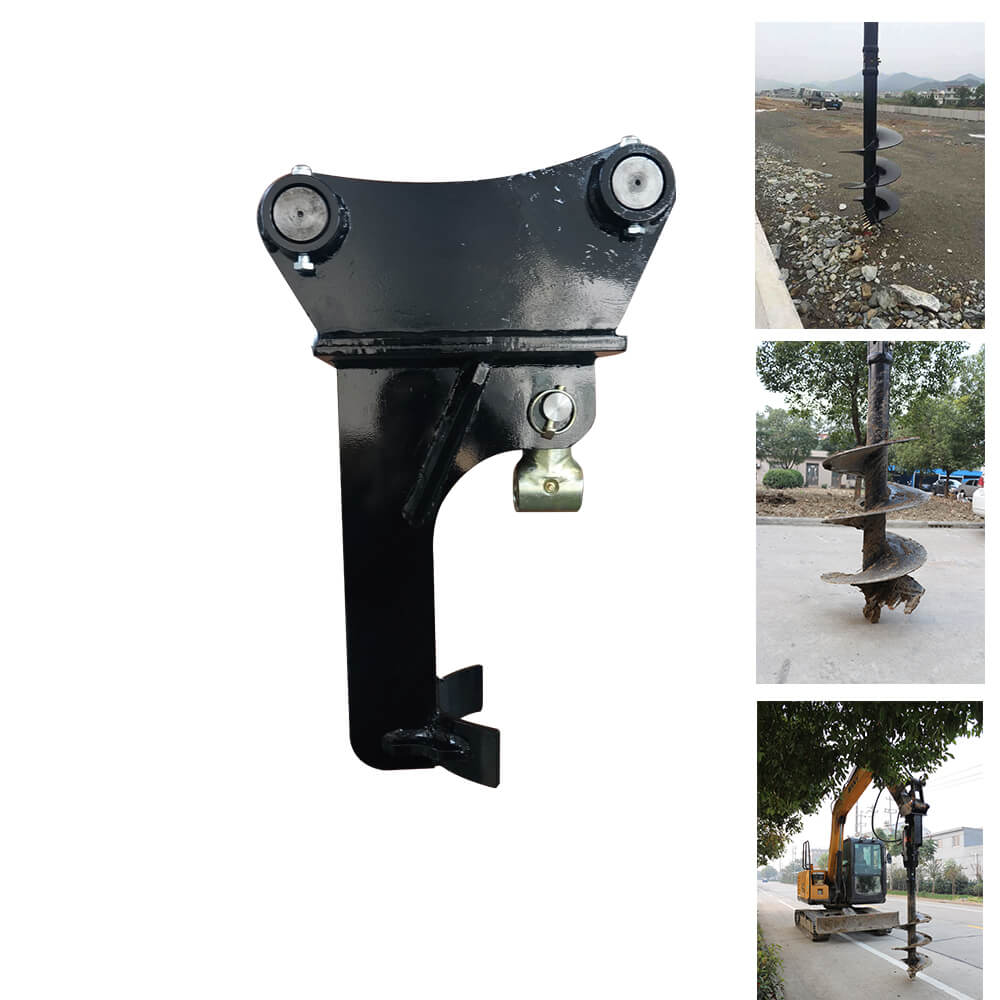

20.P: ¿Cuál es el material del enganche?
R: Q345.
21.P: ¿Por qué el grosor de la hoja del tornillo es diferente?¿Cuál es el espesor del polo central?¿Por qué el espesor del polo central es diferente?
R: Debido al tipo diferente, un par grande hará que la barrena se acople.
El espesor del poste central: S4 6 mm, S5 8 mm, S6 12 mm.
22.P: ¿Por qué no alargar el sinfín, de 2 a 3 m de largo?
R: Podemos hacer esto, pero es posible que no se levante.
