Acopladores rápidos automáticos completos, seguros y de ajuste amplio

Enganche múltiple

全景
Vista de 360 ​​°
Diseño de triples Bloques
Unidad de control de accionamiento del sistema hidráulico
封面
1
2
Si necesita ver más y descargar
Aplicaciones operativas
Testigo del cliente
  • Hitch múltiple en acción

Fabricante líder de enganche multi rápido en China desde 2002

1. Fabricante original con precio competitivo
2. Servicios OEM/ODM
3. Garantía de 12 meses

Enganche múltiple

Enganche múltiple

¿No puede encontrar un enganche rápido de excavador ideal para sus industrias?

Brindamos soluciones personalizadas a todos nuestros clientes y ofrecemos un enganche rápido que puede aprovechar.

Acerca de los accesorios de rayos: su proveedor experto de enganche rápido

Ray Attachments es un fabricante líder de enganche rápido en China. La calidad de todos los productos está estrictamente bajo control desde el procesamiento hasta la entrega. Puede enganchar rápido al por mayor. A través de la innovación y la mejora continuas, la compañía tiene sucesivamente las certificaciones ISO 9001, CE y patentes técnicas. Nuestros productos se han vendido a clientes ampliamente nacionales y en el extranjero y se han desarrollado asociaciones a largo plazo. Proporcionamos 4 tipos de enganche rápido: acoplador rápido manual, acoplador rápido hidráulico, enganche múltiple rápido, enganche de inclinación.

Parámetros técnicos de reposo rápido

Tipos de enganche rápido

Casta rápida Especificada

Enganche múltiple

Modelo Unidad RQH01M RQH01D RQH02M RQH02D Rqh04m Rqh04d RQH06M Rqh06d RQH08M RQH08D Rqh10m RQH10D
Transportador T 1 ～ 2 2 ～ 4 2.5 ～ 4 4 ～ 6 4 ～ 6 6 ～ 8 10 ～ 15 10 ～ 15 15 ～ 27 15 ～ 27 25 ～ 30 25 ～ 30
Diámetro del pasador mm 30 35/40 40/45 40/45 45/50 50/55 60/65 65 70/80 80/90 90/100 90/100
Distancia C-To-C mm 115 ～ 140 160-200 185 ～ 220 215 ～ 250 255 ～ 290 262 ～ 320 340 ～ 400 355 ～ 420 380 ～ 435 425 ～ 485 460 ～ 550 480 ～ 550
Ancho del brazo mm 100 ～ 125 110 ～ 125 125 ～ 140 145 ～ 180 150 ～ 180 185 ～ 220 215 ～ 250 250 ～ 270 300 ～ 340 305 ～ 340 350-390 390 ～ 420
Presión de petróleo Bar 40 ～ 248 40 ～ 248 40 ～ 248 40 ～ 248 40 ～ 248 40 ～ 205 40 ～ 205 40 ～ 205 40 ～ 205 40 ～ 205 40 ～ 205 40 ～ 205
Flujo de aceite L/min 10 ～ 20 10 ～ 20 10 ～ 20 10 ～ 20 10 ～ 20 10 ～ 20 10 ～ 20 10 ～ 20 10 ～ 20 10 ～ 20 10 ～ 20 10 ～ 20
Manguera Pulgada 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25 0.25
Peso unitario Kg 21 31 47 60 70 97 160 170 275 310 430 490
Longitud mm 370 400 570 570 585 655 745 876 940 985 1065 1080
Ancho mm 200 220 280 280 290 312 390 390 475 475 510 590
Altura mm 210 225 305 305 305 335 420 420 505 505 565 580

Ventajas de enganche rápido

Ventajas de Hitch Multi Quick

1. Técnica de soldadura: 15 años de experiencia, soldadura completa y no fácil de romper.

2. Engrase pezón: haga que el pin no sea fácil de usar.

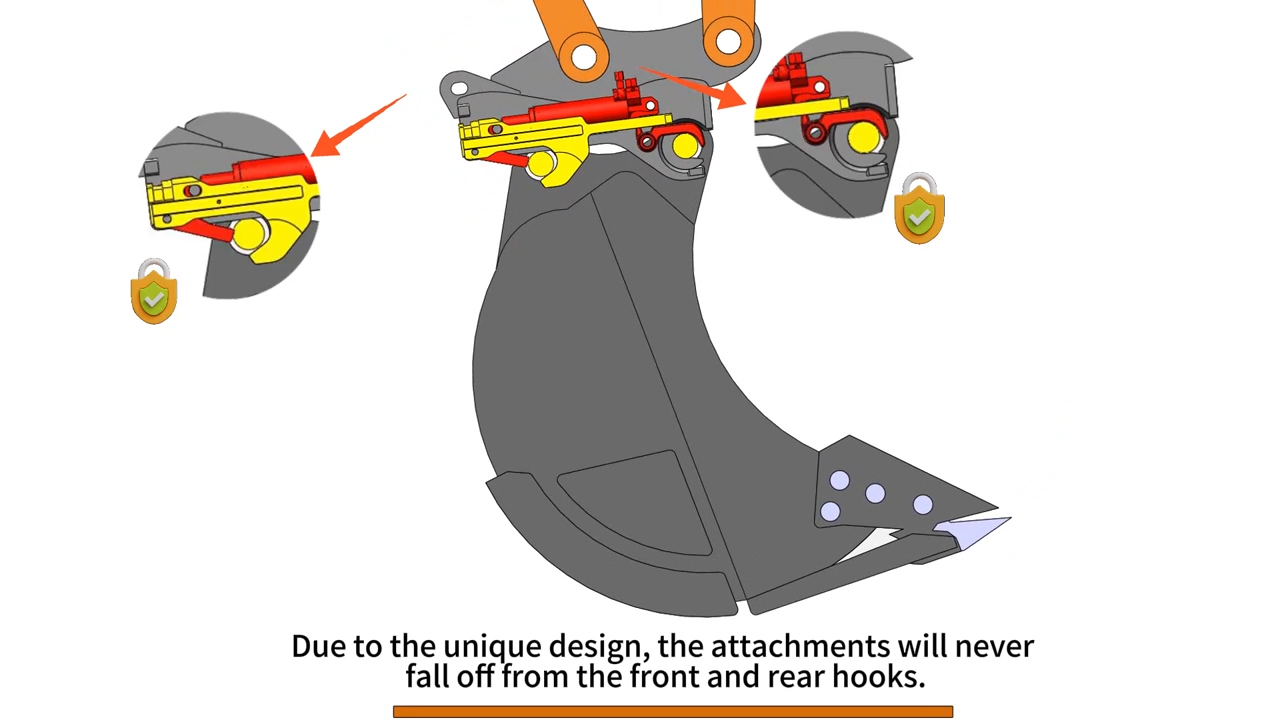

3. Sistema de doble bloqueo: el bloqueo de la mandíbula delantera y el bloqueo de seguridad trasero hacen que la operación sea mucho más segura. Que abrazan los pasadores con fuerza incluso si el cilindro de repente inoperación.

4. Cilindro de aceite importado y no es fácil de dañar.

5. Sin un pin de seguridad y el operador de excavador puede operarlo solo en la cabina.

6. amplia gama de aplicaciones: en comparación con la distancia fija de C a C (a) de enganche rápido de rutina, el enganche múltiple rápido es más flexible. Es adecuado para todos los accesorios con la distancia C a C (A) dentro de su rango.



Tipo libre con una carrera de cilindro más amplia, ajuste a un rango de excavador más amplio
100% coincide con el tamaño del pasador de su excavadora.
Alta precisión (la tolerancia puede ser 0.18 μm) para el tamaño del pasador de excavador.
Proceso de explosión con soldadura perfecta

Instrucción de instalación de Hitch Multi Quick
1. Abra el cilindro y asegúrese de que el diapositivo esté completamente extendido con el bloqueo de seguridad de la mandíbula delantera abierta.

2. Alinee los accesorios y engestión de los accesorios frontales.

3. Cierre el cilindro. Esto retraerá el mecanismo de portaobjetos y esto bloqueará visiblemente el pestillo de seguridad de la mandíbula delantera alrededor del pasador de accesorio delantero.

4. Abra el cilindro nuevamente. El mecanismo de deslizamiento se extenderá y atacará el gancho del deslizamiento trasero sobre el pasador de accesorio trasero.

5. Proceda con la prueba de conexión.



Potencia superior y alta ética
Maximización de la productividad y confiabilidad
La mayor durabilidad en la misma clase prolonga su vida
Mantenimiento simple y fácil, menos tiempo de inactividad



Le proporcionaremos manuales de instalación de conexión rápida y videos
